КТП-ELM 110 (220) кВ

КТПБ-ELM - это проектно-компонуемая платформа, объединяющая набор функциональных модульных компонентов полной заводской готовности с силовым, управляющим и коммуникационным оборудованием, разработанных специалистами АО «Электронмаш», для создания трансформаторных подстанций с различными сочетаниями напряжений сети 220/110/35/10/6 кВ.

>7
изделий произведено и поставлено на объекты заказчиков

Основные преимущества

Максимальный уровень безопасности

Высокая надёжность и качество КТПБ

Сокращение сроков ввода в эксплуатацию

Снижение капитальных затрат (CAPEX)

Конструктивные возможности КТПБ

Мониторинг, диагностика и управление

01 Максимальный уровень безопасности

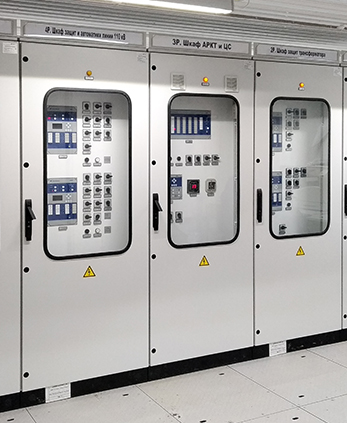

Планировочные решения КТПБ и сама организация модульных компонентов позволяют организовать безопасную, эргономичную производственную среду для оборудования и персонала. Конструктив модульных компонентов обеспечивает безопасное подключение кабельных, воздушных линий и соединений РУ с трансформаторами, надёжные системы механических и электрических блокировок исключают неправильные переключения коммутационного силового оборудования и обеспечивают максимальный уровень безопасности персонала при обслуживании и ремонте оборудования.

02 Высокая надёжность и качество КТПБ

Высокая надёжность электрооборудования, применяемого в составе ОРУ, ЗРУ и ОПУ, разработанного с учётом особенностей эксплуатации на российских и зарубежных энергообъектах, подтверждена протоколами испытаний в независимых испытательных центрах. Специально разработанная конструкция силовых узлов с применением высококачественных комплектующих и эффективно организованный, отлаженный производственный процесс с поэтапным контролем качества в заводских условиях позволяют предоставлять Заказчику надёжное электрооборудование КТПБ, подходящее под любые особые требования проектов.

03 Сокращение сроков ввода в эксплуатацию

Компоненты КТПБ позволяют переносить большую часть строительно-монтажных и пусконаладочных работ на площадку завода - производителя, а на объекте - осуществлять только монтаж модулей, комплексную наладку и ввод в эксплуатацию. Гибкий модульный конструктив позволяет изменить местоположение компонентов КТПБ или их модулей, осуществить демонтаж, а также быструю погрузку и разгрузка модулей с помощью стандартных погрузчиков. Наличие перечня разработанных типовых модулей обеспечит в кротчайшие сроки подготовку конструкторской документации для выполнения рабочего проектирования.

04 Снижение капитальных затрат (CAPEX)

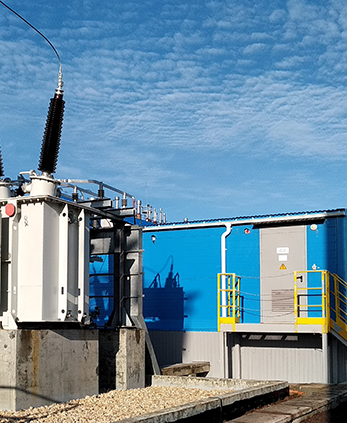

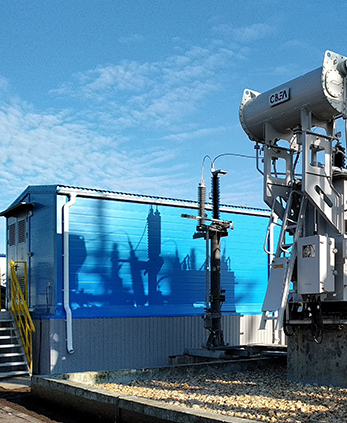

Применение в КТПБ оптимальных архитектурных, аппаратных и компоновочных решений позволяют снизить капитальные затраты на строительство (CAPEX). Благодаря компактному размещению всего оборудования подстанции можно существенно сократить площадь застройки КТПБ, при этом снижение затрат и времени на транспортирование стандартными способами обеспечено допустимыми габаритами и массой модулей. Все это обеспечивает минимальный срок окупаемости проекта для Заказчика в комбинации с продолжительным сроком эксплуатации оборудования КТПБ-ELM.

05 Конструктивные возможности КТПБ

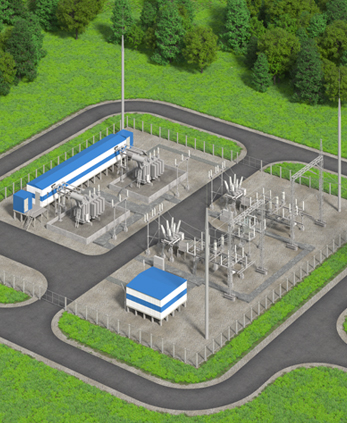

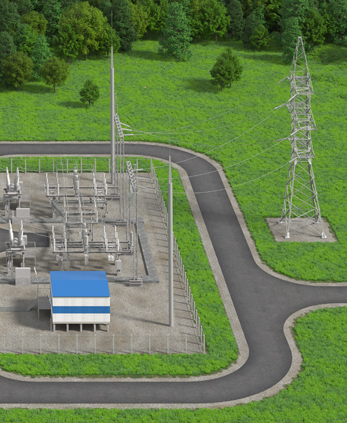

Детальная технологическая проработка конструкции изделия позволяет изготавливать различные варианты подстанционного исполнения: модульного типа с ОРУ, модульного типа с ЗРУ, и Мобильные, с размещением всех модулей с оборудованием на передвижной платформе с колёсным основанием.
Возможно двухэтажное исполнение модулей с размещением ОПУ на 2-ом этаже в условиях дефицита свободной площади, отведённой под КТПБ, при этом усиленная цельносварная стальная конструкция обеспечивает 100% жёсткость модулей ЗРУ и ОПУ, снижает требования и существенно упрощает монтаж модулей на различные типы фундаментных оснований.

06 Мониторинг, диагностика и управление

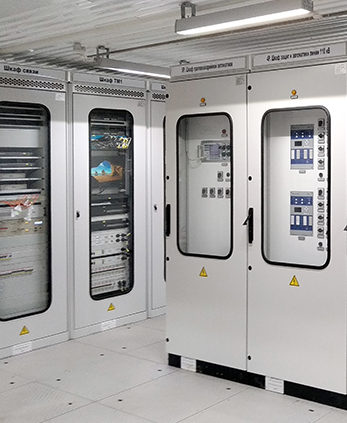

Автоматизированная система управления технологическими процессами (АСУ ТП) и телемеханики (ТМ) подстанций КТПБ базируются на современных аппаратных и программных средствах в строгом соответствии с проектной (ПД) и/или рабочей (РД) документацией и требованиями Заказчика, при этом существует ряд типовых решений по автоматизации подстанций, основанный на принципе распределенной топологии сбора и передачи информации с применением стандартных международных цифровых протоколов передачи данных МЭК 61850, 60870-101/104 и другие, а также предусмотрены модификации для цифровых подстанций (ЦПС).
Все оборудование КТПБ оснащено системами мониторинга, управления и диагностики для организации предиктивного обслуживания электрооборудования на энергообъекте.

Модификации КТП-ELM 110 (220) кВ

Получить расчет стоимости

-01

КТПБ-ELM 110(220) кВ

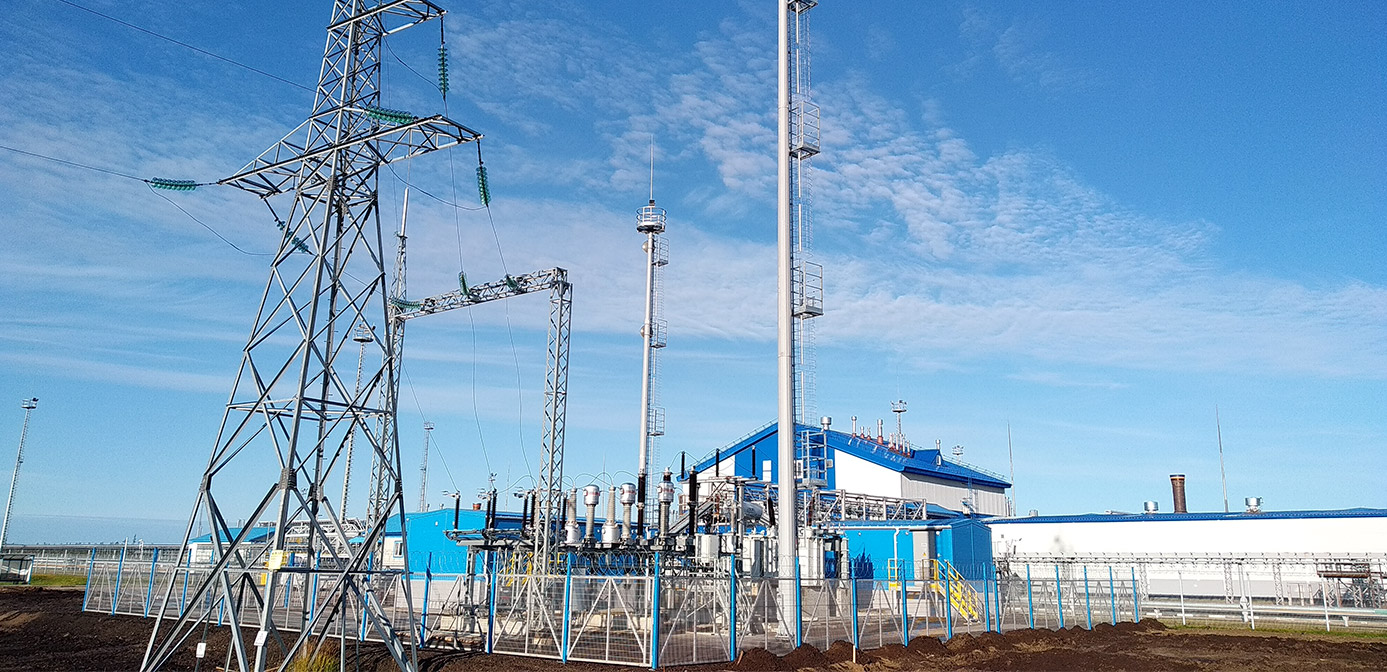

Модульные ПС с ОРУ 110(220) кВ
и наружной установкой силовых трансформаторов

-02

КТПБ-ELM 110(220) кВ

Модульные ПС с ЗРУ 110(220) кВ
с наружной установкой силовых трансформаторов или размещением трансформаторов в быстровозводимом здании

-03

КТПБ-ELM 110(220) кВ

Мобильные модульные ПС 110(220) кВ
с размещением всего оборудования, включая силовые трансформаторы, на мобильной передвижной колёсной базе

Посмотреть все фото

Информационные
материалы

Краткая информация КТПБ-ELM 110 кВ

Скачать документ

Документация

Получить консультацию

Лицензии и сертификаты

Декларация о соответствии: Подстанции трансформаторные комплектные блочные марки ELM, напряжением от 35–110 кВ Сертификат соответствия требованиям промышленной безопасности на Подстанции комплектные трансформаторные блочные марки ELM (ЭЛМ) напряжением от 35 до 110 кВ

Сервис, предоставляемый вместе
с этим продуктом

Получить расчет стоимости

Горячая линия поддержки 24/7

Сервисный центр и центры поддержки в регионах

Сервисное и гарантийное обслуживание

Выполнение функции Генерального подрядчика

Выполнение технико-экономических обоснований

Разработка основных технических решений (ОТР)

Разработка проектной (ПД) и рабочей документации (РД)

Разработка электронного проекта для цифровой подстанции (ЦПС)

Подготовка ведомостей объёмов работ (ВОР)

Подготовка рекомендаций по организации фундаментов

Заводская контрольная сборка и испытания оборудования

Документация на английском и других языках

КТП-ELM 110 (220) кВ состоит из:

Оборудование ОРУ

ЗРУ 110 кВ

Трансформаторы масляные

Трансформаторы с литой изоляцией 35/6,3кВ

ЗРУ 35 кВ

ЗРУ 6 (10) кВ

КРУ 35 кВ «ЭЛТИМА+»

КРУ 6 (10) кВ «ЭЛТИМА»

СОПТ «ExOnSys»

ЩСН «Ассоль»

Шкафы АИИС КУЭ/ТУЭ

Шкафы АСУ ТП и телемеханики

Шкафы РЗА и ПА

Система мониторинга и управления (СМУ) КТП-10, НКУ
