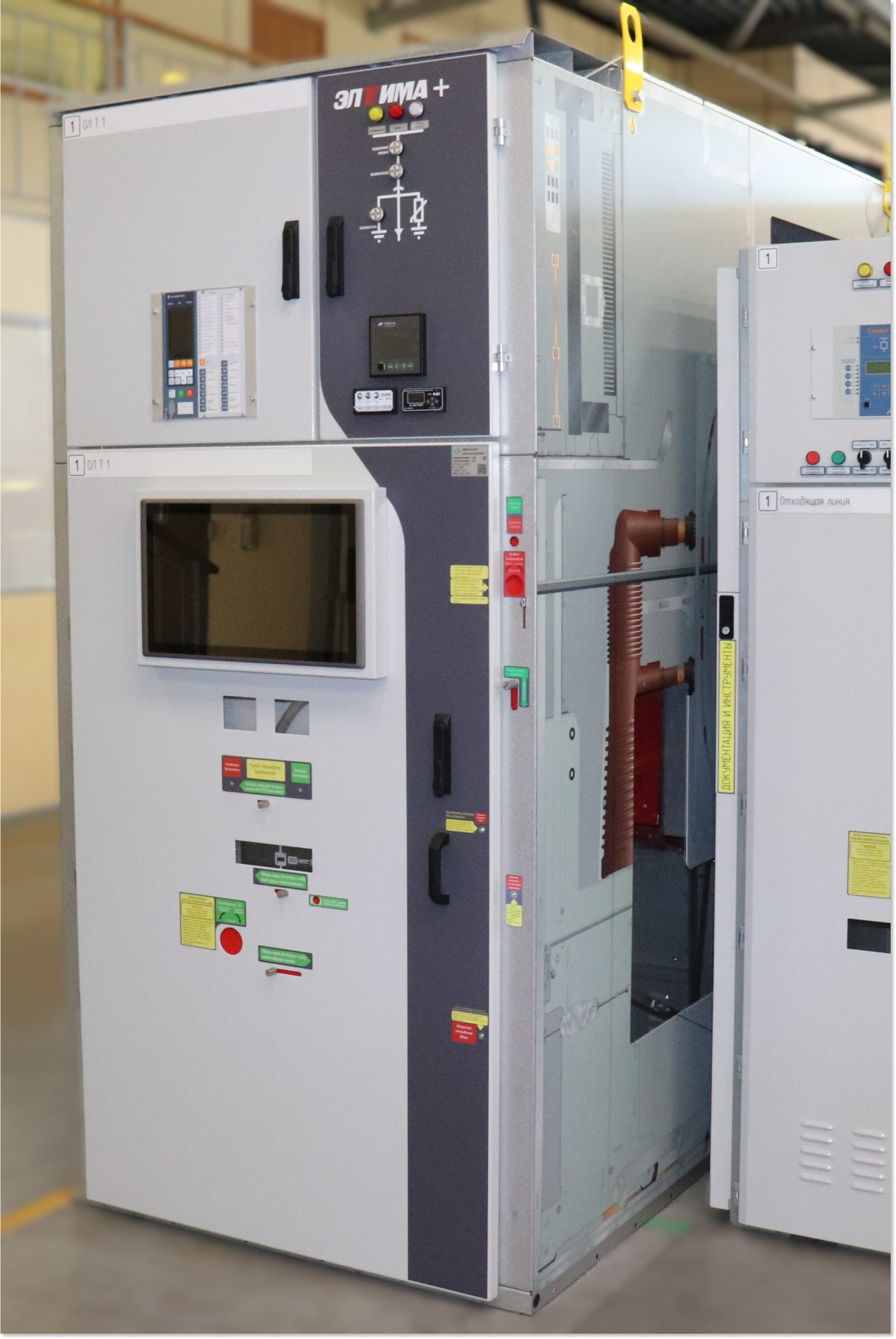

КРУ 35 кВ «ЭЛТИМА+»

КРУ серии «ЭЛТИМА+» - это линейка надежных комплектных распределительных устройств 35 кВ с воздушной изоляцией шин,
расположенных в верхней или нижней части КРУ, и широким диапазоном номинальных параметров до 2500А и 31,5 кА, позволяющих применять оборудование на традиционных и цифровых энергообъектах
в любых отраслях.

>443
изделий произведено и поставлено на объекты заказчиков

Основные преимущества

Максимальный уровень безопасности

Высокая надёжность и качество изделий

Удобство эксплуатации и обслуживания

Удобство проведения переключений

Мониторинг, диагностика и управление

Низкая совокупная стоимость владения

01 Максимальный уровень безопасности

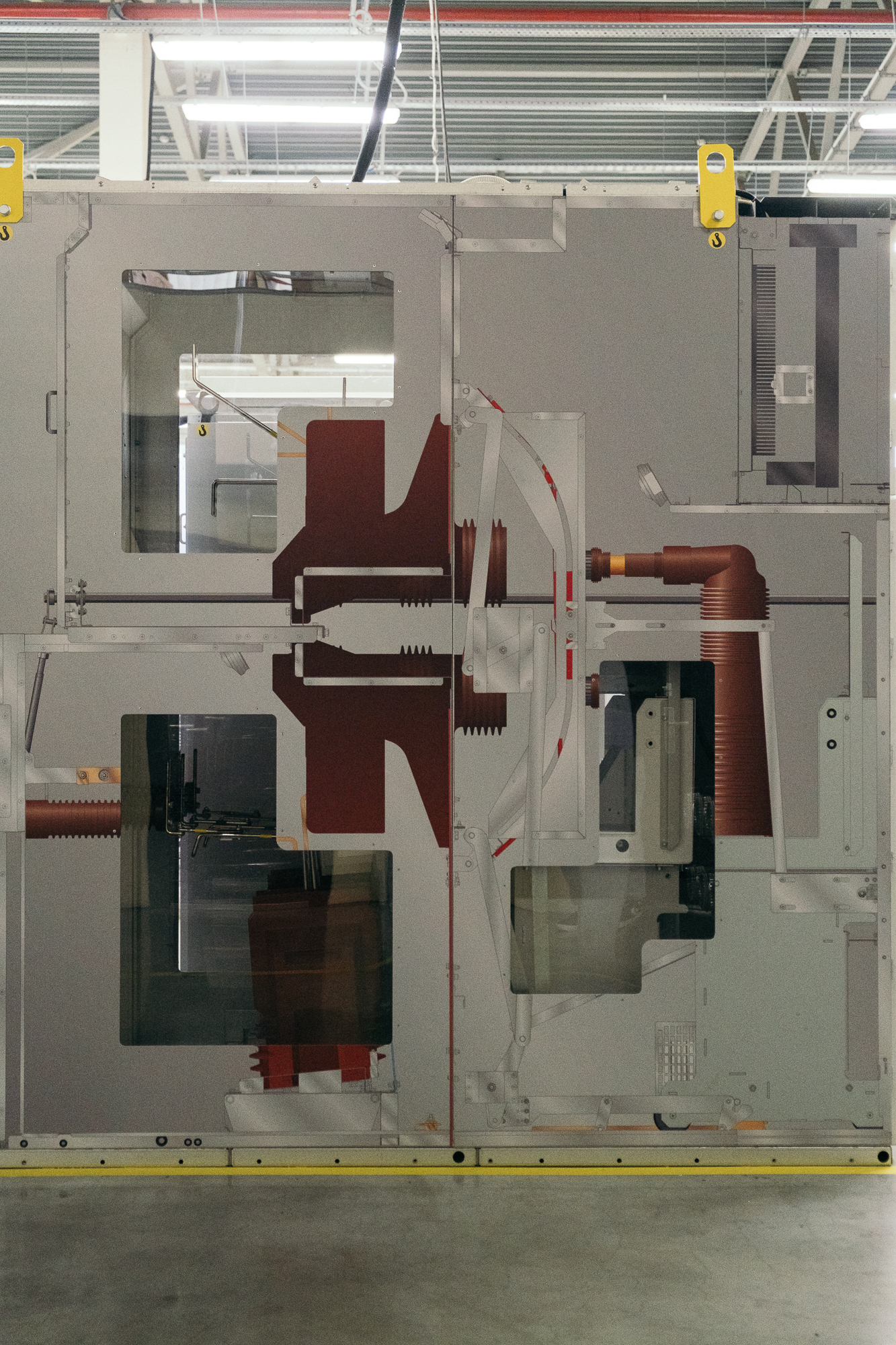

Надёжные системы механических и электрических блокировок, внутреннее жёсткое разделение КРУ 35 кВ на отсеки и локализация дуги при коротком замыкании в пределах одного отсека шкафа обеспечат максимальный уровень безопасности персонала при обслуживании и ремонте оборудования.

02 Высокая надёжность и качество изделий

Высокая надёжность конструктива КРУ «Элтима+», разработанного с учётом особенностей эксплуатации на российских и зарубежных энергообъектах, подтверждена протоколами испытаний в независимых испытательных центрах.
Широкая сетка схем главных цепей с применением высококачественных комплектующих и эффективно организованный производственный процесс позволяют предоставлять Заказчику надёжное электрооборудование, подходящее под любые специальные требования проектов.

03 Удобство эксплуатации и обслуживания

Конструкция КРУ «Элтима+» обеспечивает быстрый доступ к кабельным присоединениям, имеет ТН со встроенной тележкой, ТТ со встроенной тележкой внутри каждого шкафа, а также предусматривает соединения главных цепей со стабилизацией тепловых расширений, не требующих обслуживания в процессе эксплуатации.
Специально конструированная манёвренная сервисная тележка позволит легко откатить тяжёлый силовой выключатель в зону обслуживания.
QR-коды, размещенные на фасадах шкафов, предоставляют быстрый доступ персонала к технической документации на оборудование и контактным телефонам центра технической поддержки.

04 Удобство проведения переключений

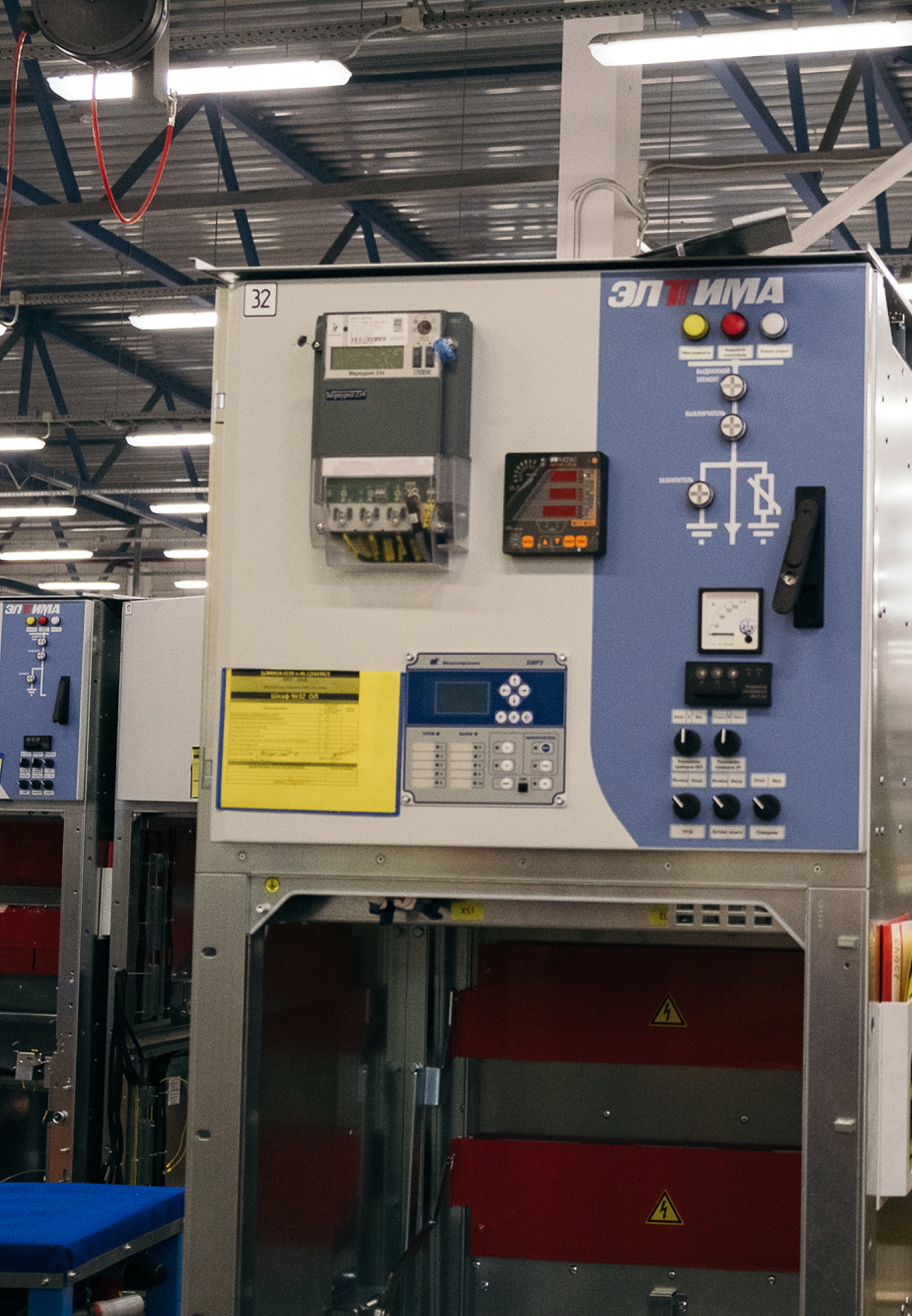

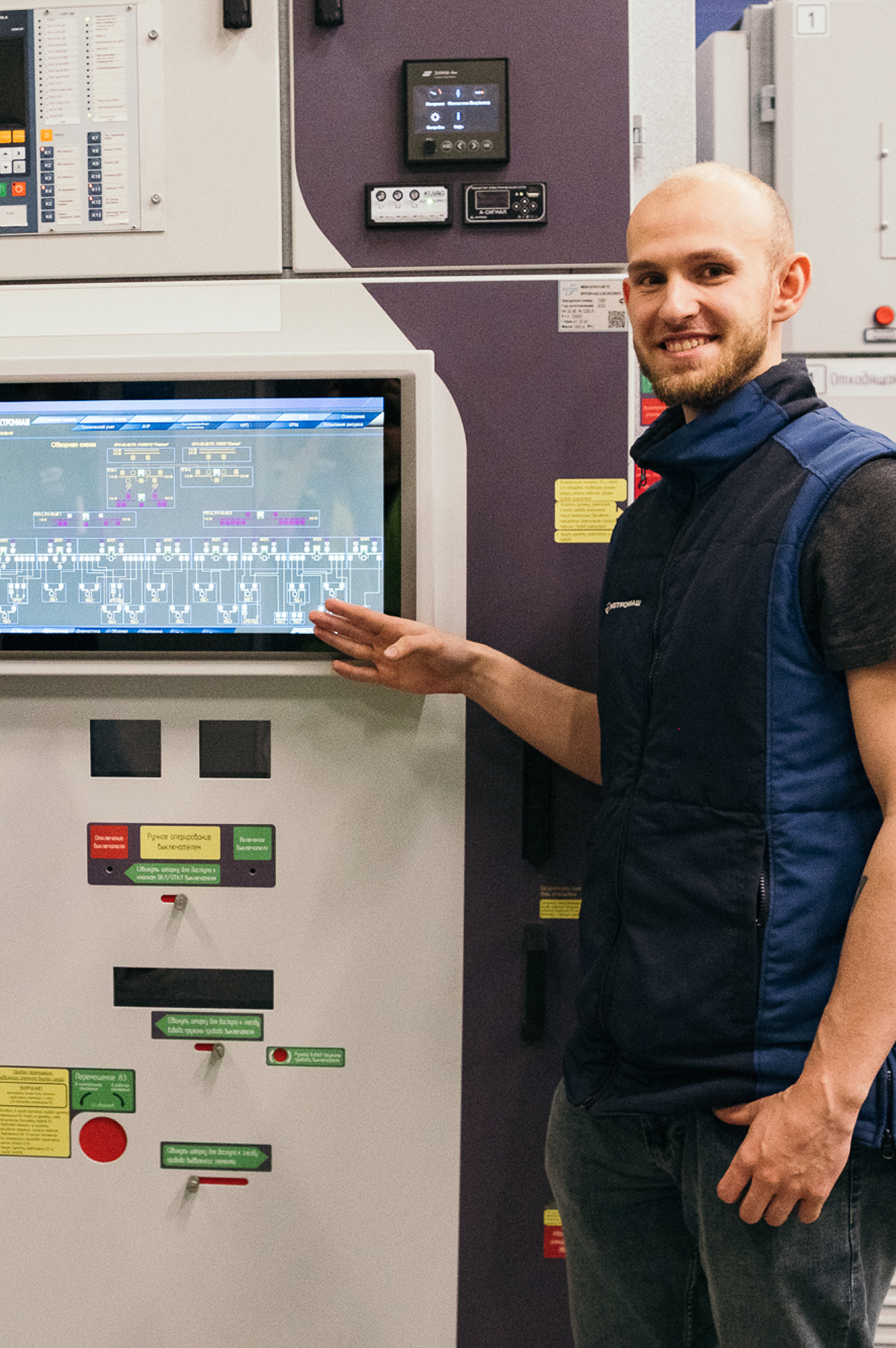

Динамическая мнемосхема состояний коммутационной аппаратуры и положения КВЭ и ЗН, а также смотровые окна на фасаде шкафов обеспечивают наглядность при оперировании элементами КРУ, а умные визуальные наклейки на фасадной части шкафов предоставляют персоналу мини инструкции на месте при проведении переключений и работ в распредустройстве.

05 Мониторинг, диагностика и управление

Прямая интеграция КРУ с использованием всего перечня протоколов передачи данных,
включая МЭК 61850, в системы АСУ ТП и Телемеханики объекта, системы диспетчерского технологического управления (СДТУ), адаптивные системы управления распределением электроэнергии (ADMS) и прочие информационно-аналитические системы.

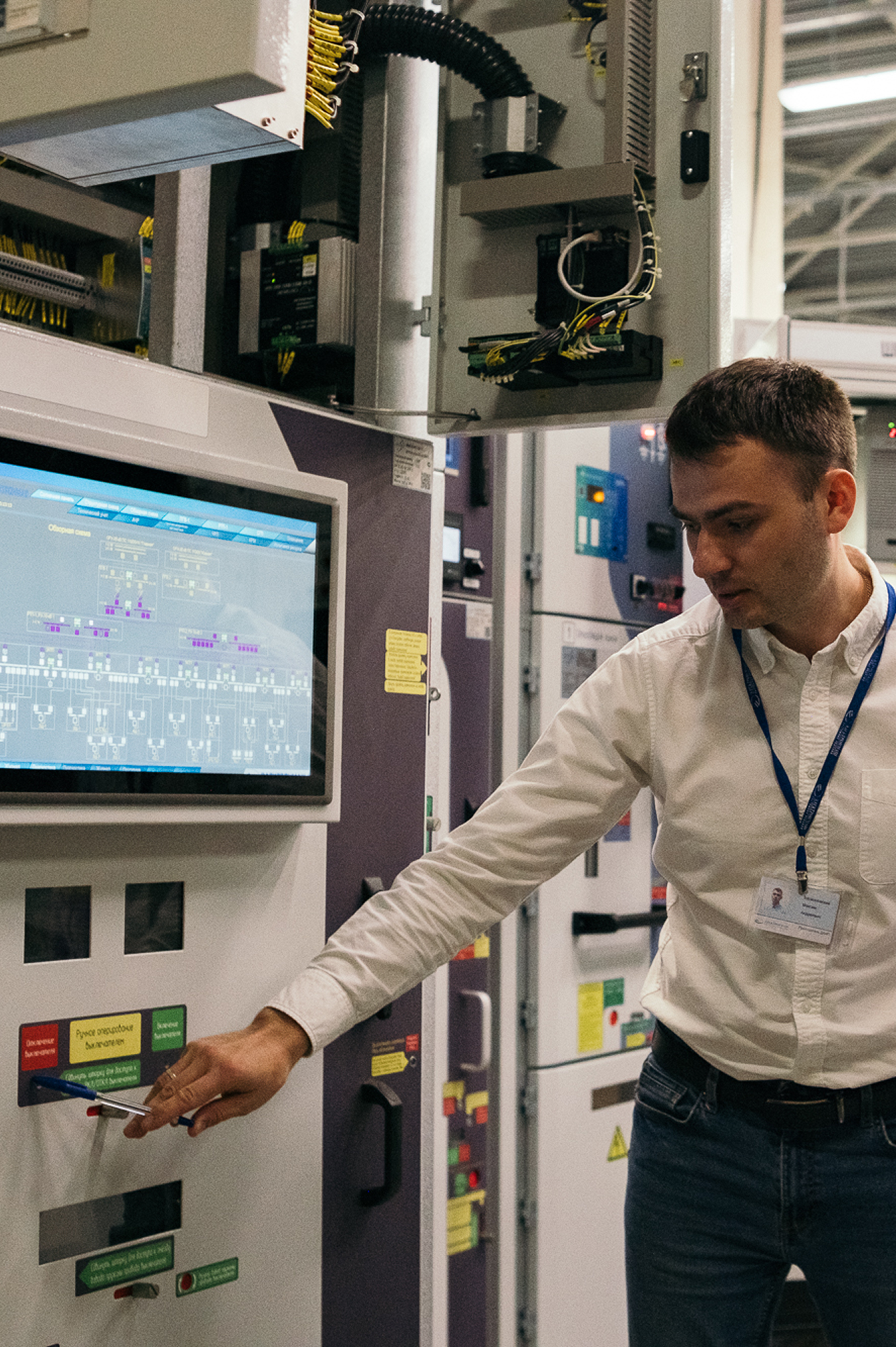

Система мониторинга и управления (СМУ) КРУ обеспечивает диагностику и передачу информации о техническом состоянии оборудования в систему ТОиР для организации предиктивного обслуживания оборудования на энергообъекте.
Конструкция КРУ позволяет установку моторизированных приводов и обеспечивает дистанционное управление силовым выключателем, кассетно-выдвижным элементом (КВЭ) и заземляющим ножом (ЗН) с возможностью видео контроля за положением этих элементов.

06 Низкая совокупная стоимость владения

Специальные цены на комплектующие ведущих российских и зарубежных производителей, собственный современный станочный парк и короткий цикл производства формируют оптимальную стоимость на оборудование. Низкая периодичность обслуживания при минимальных затратах в совокупности с продолжительным сроком эксплуатации оборудования обеспечивают низкую совокупную стоимость владения КРУ «Элтима+».

Модификации КРУ 35 кВ «ЭЛТИМА+»

Получить расчет стоимости

-01

КРУ 35 кВ «ЭЛТИМА+» с НРССШ

Ток главных цепей - до 2500 А
Ток термической стойкости –
до 31,5 кА
С нижним расположением системы сборных шин эффективно для распределительных устройств с большим количеством воздушных присоединений

-02

КРУ 35 кВ «ЭЛТИМА+» с ВРССШ

Ток главных цепей - до 2500 А
Ток термической стойкости –
до 31,5 кА
С верхним расположением системы сборных шин эффективно для распределительных устройств с большим количеством кабельных присоединений

Посмотреть все фото

Информационные
материалы

Краткая информация КРУ 35 кВ «ЭЛТИМА+»

Скачать документ

Каталог КРУ 35 кВ «ЭЛТИМА+»

Скачать документ

Документация

Получить консультацию

Опросные листы

Опросный лист - КРУ 35 кВ «ЭЛТИМА+».xls Опросный лист - КРУ 35 кВ «ЭЛТИМА+».pdf

Лицензии и сертификаты

Декларация о соответствии: Устройства комплектные распределительные марки «ЭЛТИМА+» на номинальное напряжение 35 кВ, номинальный ток 2500 А, ток термической стойкости до 31,5 кА, ток электродинамической стойкости до 81 кА Сертификат соответствия требованиям промышленной безопасности на КРУ «ЭЛТИМА+», 35кВ, 2500А Протокол проверки для применения на объектах ДЗО ПАО «Россети»: Комплектные распределительные устройства «ЭЛТИМА+»
